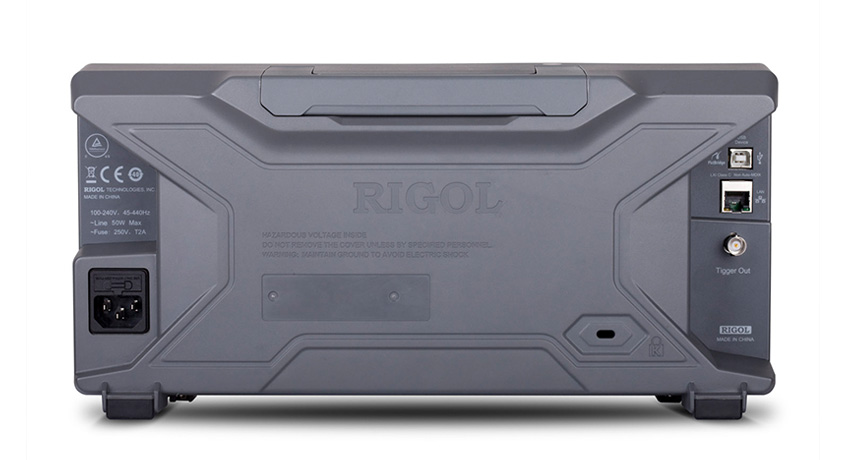

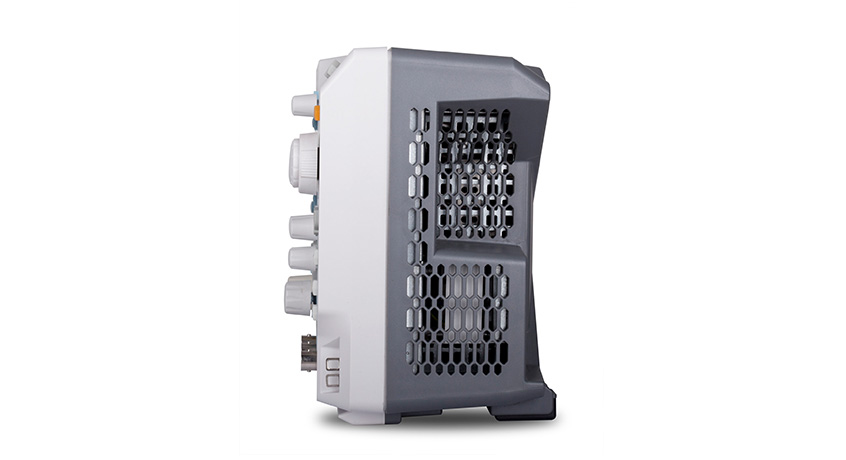

RIGOL/普源精電/DS2202E/DS2102E/數字示波器
產品描述RIGOL普源精電/DS2202E/DS2102E/數字示波器
工程師和技術人員需要高性能的測試解決方案來完成更多高級的調試任務，因此他們更青睞于DS2000E系列較高的性價比優勢。DS2000E基于UltraVision技術，具有優異的性能和分析能力，多級灰度大屏顯示，成熟可靠的硬件平臺，且具有獨一無二的價格優勢。
- 產品詳情
數字示波器
RIGOL普源精電/DS2202E/DS2102E/數字示波器數字示波器是任何設計、制造和維修電子設備的工程師的必備儀器。為了面對當今的各種設計和調試的挑戰,電子工程師們在日常工作中需要利用操作方便、測量精準的數字示波器觀測各種模擬、數字信號，以便發現問題和解決問題。如何選用性能優異、價格合理的儀器是每位主管和工程師都要面對的首要課題。 RIGOL作為國內領先的數字示波器設計、生產和銷售廠商，具有MSO/MSO7000、DS6000、MSO/DS4000、DS4000E、MSO/DS2000A、DS2000E、MSO/DS1000Z、DS1000B和DS1000D/E/U幾個不同的系列，可以滿足不同用戶的需求，幫助工程師們提高測試效率。
| 系列 | 模擬帶寬 | 模擬通道數 | 通道數 | 采樣率 | 實時采樣率 | 存儲深度 | 波形捕獲率 | 數字通道 | 內置信號源 |
|---|---|---|---|---|---|---|---|---|---|
MSO/DS7000 | 500MHz,350MHz,200MHz,100MHz | 4 | -- | -- | 10GSa/s | 500Mpts | 60,000wfms/s | 16,- | 2CH |
DS6000 | 600MHz,1GHz | -- | 2CH,4CH | 5Gsa/s | -- | 140Mpts | 180,000wfm/s | -- | -- |
MSO5000 | 350MHz,200MHz,100MHz,70MHz | 4,2 | -- | -- | 8GSa/s | 模擬通道：200Mpts（選配） 數字通道：25Mpts(16 通道) | 500,000 wfms/s | 16 | 25MHz, 2CH（選配） |
DS4000E | 100MHz,200MHz | -- | 4CH | 2Gsa/s（for all ch.） | -- | 14Mpts | 60,000wfms/s | -- | -- |
MSO/DS4000 | 100MHz,200MHz,350MHz,500MHz | -- | 2CH,4CH | 4Gsa/s | -- | 140Mpts | 110,000wfm/s | 16 | -- |
MSO/DS2000A | 70MHz,100MHz,200MHz,300MHz | -- | 2CH | 2Gsa/s | -- | 56Mpts | 52,000wfms/s | 16 | 2CH |
DS2000E | 200MHz,100MHz | -- | 2CH | 1GSa/s（for both ch.） | -- | 28Mpts（for both ch.） | 50,000wfm/s | -- | -- |
MSO/DS1000Z | 50MHz,70MHz,100MHz | -- | 4CH | 1Gsa/s | -- | 24Mpts | 30,000wfm/s | 16 | 2CH |
DS1000B | 70MHz,100MHz,200MHz | -- | 4CH | 2Gsa/s | -- | 16Kpts | -- | -- | -- |
DS1000D/E/U | 50MHz,70MHz,100MHz | -- | 2CH | 500Msa/s,1Gsa/s | -- | 1Mpts,16Kpts,512Kpts | -- | 16 | -- |
產品家族
| 型號 | 模擬帶寬 | 模擬通道數 | 實時采樣率 | 存儲深度 | 波形捕獲率 | 數字通道 | 內置信號源 |
| DS2102E | 100MHz | 2 | 1GSa/s(for eath ch.) | 28Mpts(for eath ch.) | 50,000wfms/s | - | - |
| DS2202E | 200MHz | 2 | 1GSa/s(for eath ch.) | 28Mpts(for both ch.) | 50,000wfms/s | - | - |
標準配件 : 標準配件：350MHz無源高阻探頭PVP2350每通道一只；USB數據線；電源線；快速指南
技術文檔
| 文件 | 文件大小 | 發布時間 |
|---|---|---|
| DS2000E系列數據手冊 | 4MB | 2017-10-26 |
| DS2000E系列用戶手冊 | 5MB | 2017-10-26 |
| DS2000E系列快速指南 | 1MB | 2017-09-11 |
| DS2000E系列編程手冊 | 4MB | 2017-09-11 |
